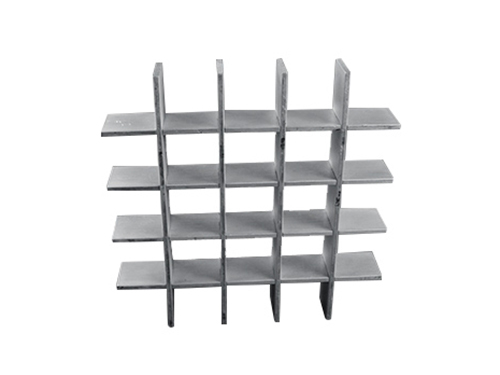

       钢格板的特点:
       节省材料:承受相同载荷条件下节省材料的方式,相应地可减少支承结构的材料。
       减少投资:省材料,省人工,省工期,免清洁和维护。
       施工简便:在预安装好的支承上用螺栓夹固,一人可完成。
       结构轻便:用材少,结构轻,且易于吊装。
       防积污物:不积雨水,冰雪和灰尘。
       减少风阻:因通风好,遇大风风阻小,减少风力破坏。
       通风,采光,散热,防爆,防滑性能好。

安全荷载表
型号 型钢
宽度

mm
翼缘
厚度

mm
腹音
厚度

y
mm
翼缘
宽度

y
mm
理论
重量

kg/m

  200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000
G757/30/50WI 75 7 4 12 126.1 U 6460 1615 717 403 258 179 131 100 79 64 53 44 38 32 28
D 0.09 0.37 0.83 1.47 2.3 3.31 4.5 5.88 7.47 9.25 11.26 13.3 15.89 18.11 20.99
G757/30/100WI 120.7 C 646 323 215 161 129 107 92 80 71 64 58 53 49 46 43
D 0.07 0.29 0.66 1.17 1.84 2.65 3.62 4.72 5.99 7.44 9.02 10.76 12.72 15 17.36
G657/30/50WI 65 7 4 10 110.1 U 4862 1215 540 303 194 135 99 75 60 48 40 33 28 24 21
D 0.11 0.42 0.95 1.69 2.65 3.83 5.22 6.77 8.71 10.67 13.07 15.36 18.05 20.94 24.29
G657/30/100WI 104.8 C 486 243 162 121 97 81 69 60 54 48 44 40 37 34 32
D 0.08 0.34 0.76 1.35 2.12 3.07 4.17 5.44 7 8.58 10.53 12.5 14.8 17.12 219.96
G607/30/50WI 60 7 4 10 99.1 U 4216 1054 468 263 168 117 86 65 52 42 34 29 24 21 18
D 0.11 0.46 1.03 1.83 2.86 4.13 5.65 7.31 9.4 11.62 13.85 16.81 19.29 22.84 25.97
G607/30/100WI 96.1 C 421 210 140 105 84 70 60 52 46 42 38 35 32 30 28
D 0.09 0.36 0.82 1.46 2.29 3.3 4.52 5.87 7.43 9.35 11.33 13.63 15.96 18.82 21.77
G557/30/50WI 55 7 4 8.5 90.3 U 3502 875 389 218 140 97 71 54 43 35 28 24 20 17
D 0.13 0.5 1.13 2 3.15 4.53 6.17 8.03 10.29 12.82 15.11 18.44 21.32 24.55
G557/30/100WI 87.3 C 350 175 116 87 70 58 50 43 38 35 31 29 26 25
D 0.1 0.4 0.9 1.6 2.52 3.62 4.98 6.42 8.13 10.32 12.26 14.98 17.23 20.83
G507/30/50WI 50 7 4 8 83.2 U 2912 728 323 182 116 80 59 45 35 29 24 20 17
D 0.14 0.55 1.24 2.21 3.44 4.94 6.78 8.85 11.09 14.07 17.14 20.37 24.01
G507/30/100WI 80.2 C 291 145 97 72 58 48 41 36 32 29 26 24 22
D 0.11 0.44 0.99 1.75 2.76 3.96 5.4 7.12 9.06 11.33 13.63 16.45 19.34
G505/30/50WI 50 5 3 8.5 62.8 U 2085 521 231 130 83 57 42 32 25 20 17 14
D 0.14 0.55 1.23 2.2 3.44 4.91 6.73 8.79 11.05 13.57 16.97 19.95
G505/30/100W 59.8 C 208 104 69 52 41 34 29 26 23 20 18 17
D 0.11 0.44 0.98 1.76 2.72 3.92 5.33 7.17 9.09 10.94 13.21 16.31
G445/30/50WI 44 5 3 8 56.5 U 1654 413 183 103 66 45 33 25 20 16 13
D 0.16 0.62 1.4 2.5 3.92 5.56 7.59 9.86 12.71 15.6 18.7
G445/30/100W 53.5 C 165 82 55 41 33 27 23 20 18 16 15
D 0.12 0.5 1.12 1.99 3.14 4.46 6.07 7.93 10.23 12.58 15.81
G385/30/50WI 5 7 40.3 C 88 44 29 22 17 14 12 11 9
D 0.17 0.69 1.53 2.76 4.19 6.01 8.24 11.36 13.42
G255/30/50WI 25 5 3 4.5 35.1 U 544 136 60 34 21 15 11
D 0.28 1.1 2.47 4.45 6.75 10.06 13.77
G255/30/100WI 32.1 C 54 27 18 13 10 9 7
D 0.22 0.88 1.98 3.41 5.17 8.09 10.13
