1、踏步板介绍
       踏步板也称为楼梯踏步板、钢梯踏步板、梯踏板,是用于平台的一种楼梯板,其安装方式有焊接联接和螺栓联接两种类型,焊接固定的踏步板可以直接焊接到梯梁上。

2、踏步板类型

T1踏步板

T2踏步板

T3踏步板

T4踏步板



3、踏步板补充说明图


4、踏步板形式
型式 结构特点
T1 用于焊接安装,两端边板采用与承载扁钢相同的扁钢包边,没有前护板
T2 用于螺栓安装,两端边板通常采用65×5扁钢包边并开孔,没有前护板

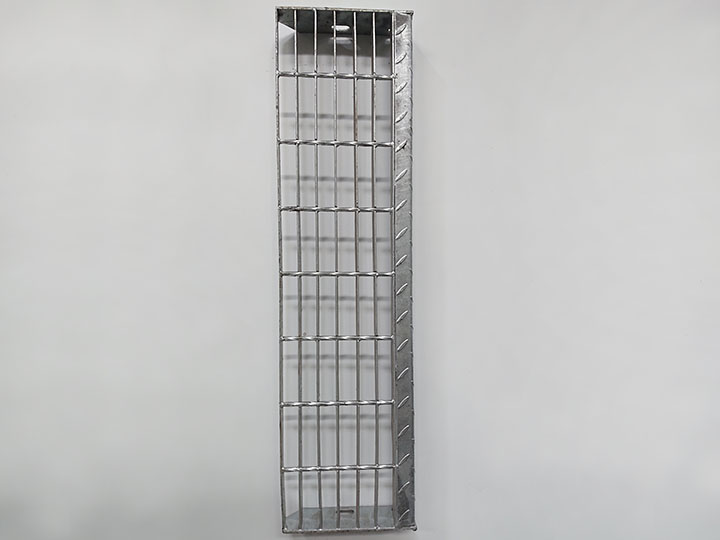

T3 用于焊接安装,两端边板采用与承载扁钢相同的扁钢包边,有前护板
T4 用于螺栓安装,两端边板通常采用65×5扁钢包边并开孔,有前护板
       前护板可根据需方要求采用花纹钢板、条纹钢或其他防滑材料。

5、踏步板型号解析
       材质类型:G为碳钢
                         BG为不锈钢
       横杆间距:100mm(中心间距)
                         50mm(中心间距)
       横杆尺寸:常用6×6扭绞方钢
                         小规格钢格板采用5×5扭绞方钢
                         不锈钢常用φ5mm圆钢
       扁钢尺寸:常用20×3mm至75×6mm等多种规格
       扁钢间距:系列1 30mm(中心间距)
                         系列2 40mm(中心间距)
                         系列3 60mm(中心间距)
       扁钢类型:P为普通平面型(可略写)
                         S为加强防滑的齿型
       表面处理:G为热浸锌
                         U为表面不处理(可略写)
       举例:T1G253/30/100PG以上规格是采用25×3普通平面型扁钢,扁钢间距为30mm,横杆间距为100的热镀锌T1`踏步板。

6、踏步板常规尺寸及说明
       (1)常用楼梯宽度为700mm,800mm,900mm;宽度为600mm,宽度不宜大于1200mm。
       (2)对于单人通过的楼梯,其两斜梁或护栏之间的宽度应不小于600mm。
       (3)当楼梯频繁地承受几个人同时交叉通过或用作人员的撤离路线时,梯宽应增加到1200mm。
       (4)踏步板采用钢格板制作,钢格板型号可根据附录E来选用。
       (5)楼梯踏步的突沿处应能承受1.5KN的荷载,当宽度不大于1200mm,该荷载作用在100mm×100mm面积上;当宽度大于1200mm,在每对称的600mm处加荷载1.5KN,楼梯踏步板的挠度应不超过跨距的1/500。
       (6)楼梯踏板和梯段平台应具有良好的防滑性能。
       (7)相邻的上下两块楼梯踏步板的垂直投影的塔接部分应不小于10mm。
       (8)踏步板与楼梯的链接采用焊接或螺栓固定,见图A.1。采用螺栓固定时,螺栓规格不得小于M10。
       (9)踏步板采用螺栓连接的端边板尺寸t安装孔A尺寸见图A.2及表A.1。
       注:安装孔也可选用25×14的长圆孔,以便安装。
7、生产过程


8、应用场景
       踏步板的用途十分的广泛,在电厂、水厂等工厂,和市政工程、环卫工程等领域的平台、走道,影剧院、参观平台、停车场等大型场所地面平台,均有广泛的应用。
